Alimentation des systèmes multi-axes avec unité de stockage

Dans le futur, les usines devront être encore plus flexibles qu'elles ne le sont aujourd'hui ! La digitalisation, le lot unitaire, les demandes des clients en perpétuelle évolution et la production flexible ne sont que quelques-unes des exigences à satisfaire. L'évolution des coûts énergétiques est un autre facteur qui influence l'architecture des machines et la production. Ce sont ces coûts qui ont finalement un impact sur le retour d'investissement. Alors, misez sur la réduction des pics de charge et profitez des avantages de l'alimentation en énergie par des systèmes multiaxes avec technologie de stockage.

Avec son concept Power and Energy Solutions, SEW USOCOME offre les avantages suivants :

• Réduction des pics de puissance depuis le réseau d'alimentation
  Grâce à des condensateurs de stockage d'énergie dans le circuit intermédiaire, la plus grande partie des besoins nécessaires pour les pics de puissance est tirée des condensateurs.Il en résulte des économies substantielles dans le câblage et l'armoire de commande. Exemple : une installation de 75 kW n'a besoin que d'une liaison d'alimentation de 6 mm2 au lieu de 75 mm2. Les pièces de raccordement au réseau seront par conséquent plus petites et les résistances de freinage superflues.

• Fonctionnement ininterrompu de l'installation en cas de panne de réseau
  L'énergie de rotation et l'énergie stockée dans les condensateurs servent en même temps d'alimentation sans interruption (ASI) à l'installation. Elles alimentent les entraînements, les freins moteur et la partie 24 V de l'automate et permettent de toujours atteindre une position initiale sûre.
• Charge harmonique réduite dans le réseau d'alimentation
  Le système atteint ainsi un facteur de puissance de 0,95. À partir de 20 % de la puissance nominale, le facteur de puissance est de 0,09. Même sous des conditions de raccordement difficiles, l'installation ne charge plus le réseau d'alimentation.
• Données de mesure de puissance et énergétique pour systèmes de management de l'énergie ISO 50001
  Le module de puissance mesure les données de puissance et met à disposition des valeurs de compteur énergétique. Ces valeurs peuvent être intégrées dans des systèmes de management de l'énergie ISO 50001.
• Réduction des coûts énergétiques grâce à des condensateurs de stockage d'énergie dans le circuit intermédiaire
  L'énergie produite en générateur est stockée dans les condensateurs et réutilisée au prochain fonctionnement en mode moteur.
• Liaison avec des réseaux d'alimentation DC externes
  Un convertisseur DC/DC permet d'établir une liaison bidirectionnelle entre le circuit intermédiaire et des réseaux d'alimentation DC externes.

La marchandise est soulevée et abaissée de manière automatisée entre deux niveaux de convoyage d'une station de levage.

Mise en œuvre

Power and Energy Solutions, MOVIDRIVE^® modular utilisé en PowerMode

Résultat

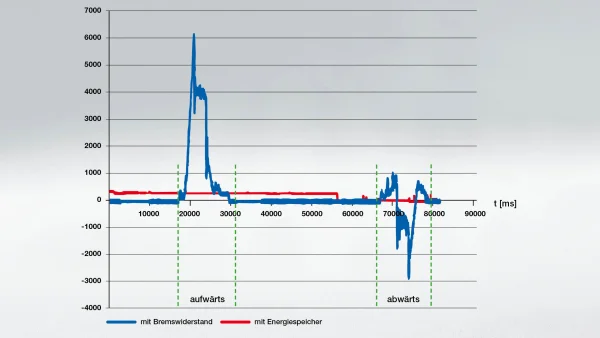

• Le pic de puissance à l'accélération vers le haut a été réduit d'un facteur 15.
• Par rapport au fonctionnement avec une résistance de freinage, les coûts énergétiques ont été réduits de 60 %.
• En cas de panne de réseau, le mouvement vers le bas est finalisé avec l'énergie stockée dans les condensateurs. Le mouvement vers le haut est régulé jusqu'à l'arrêt et finalisé. Ce n'est qu'ensuite que le frein retombe.
• Pour le système de management de l'énergie ISO 50001, les modules pour Power and Energy Solutions mettent à disposition des mesures, qui non seulement visualisent les consommations de l'installation, mais détectent des écarts par comparaison avec des cycles de référence, laissant à penser à de l'usure ou des points durs.

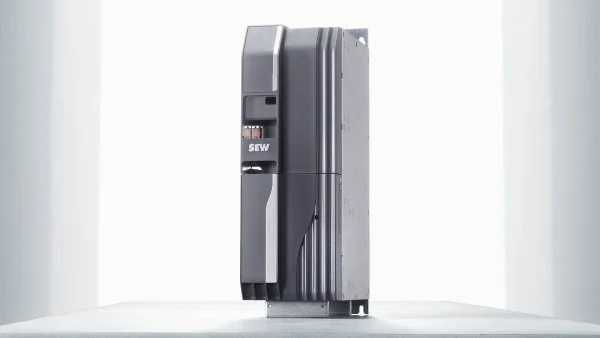

• Tension nominale réseau : 3 x AC 200 – 500 V
• Tension de circuit intermédiaire régulée : DC 0 – 800 V
• Puissance nominale : 25 kW
• Capacité de surcharge : 160 %
• Branchement en parallèle possible

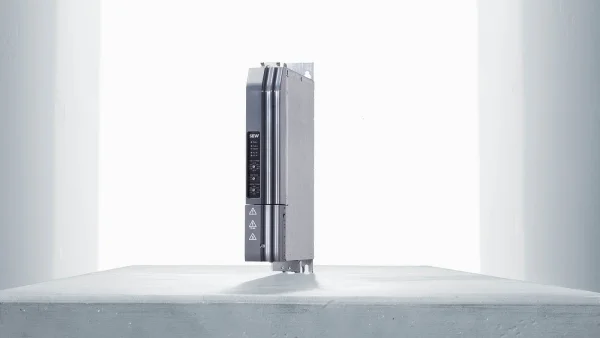

• Tension d'entrée : 1 x AC 200 V – 3 x AC 500 V ou DC 150 V – 800 V
• Tension nominale de sortie : DC 24 V
• Courant nominal de sortie : 22.5 A
• Branchement en parallèle possible

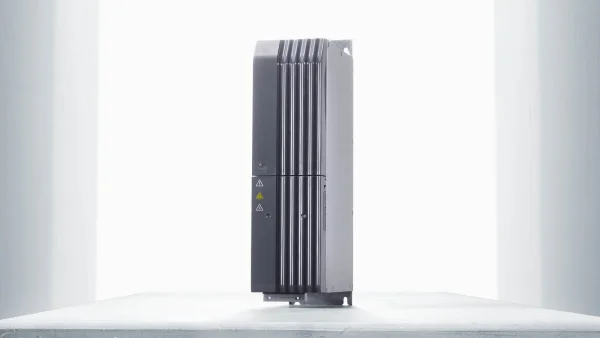

Module condensateur : MDC90A-0120-50X-000

• Raccordement circuit intermédiaire
• Tension nominale circuit intermédiaire U_rés : DC 560 V
• Plage de tension de fonctionnement : DC 0 C– 800 V
• Tension maximale : DC 900 V
• Capacité nominale : 11,8 mF ± 20 %
• Énergie utile : 2 kW dans la plage 500 V – 800 V
• Raccordement via barrette DC
• Branchement en parallèle possible

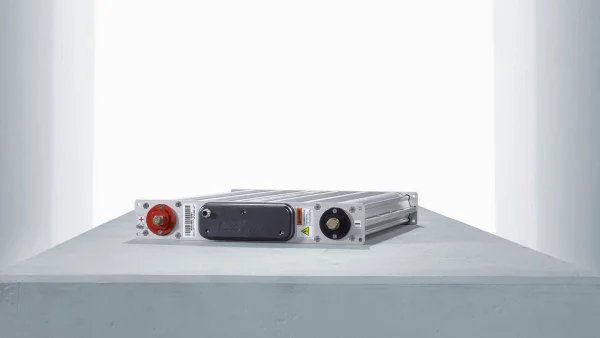

• Plage de tension : DC 0 – 800 V
• Énergie disponible jusqu'à : 3000 kW
• Raccordement via câble DC
• Branchement en parallèle et branchement en série possibles

Applications typiques

• Modules de machines dynamiques : Modules de manutention
• Manèges : Grande roue
• Applications logistiques : transstockeurs / magasins automatisés de petites pièces

Architectures

Avec les variateurs d'application MOVIDRIVE® modular, quatre architectures différentes permettent le management optimal de la puissance et de l'énergie de votre installation. Chacune pouvant être exploitée avec du courant alternatif ou avec du courant continu.

Certifications / Conformité

• CE (Espace économique européen)
• EAC (Union douanière Russie, Kazakhstan et Biélorussie)
• RCM (Australie, Nouvelle-Zélande)
• RoHS (Chine)
• cULus (États-Unis, Canada)
• KC (Corée du Sud)
• UKCA (Royaume-Uni)
• CMIM (Maroc)
• DEEE (Espace économique européen)
