Motoréducteurs avec convertisseur MOVIMOT®

Une idée géniale pour un produit simplement génial : MOVIMOT®, c'est la combinaison d'un motoréducteur et d'un convertisseur de fréquence numérique dont les puissances s'échelonnent de 0,37 kW à 4,0 kW. Utilisation flexible grâce à l'indice de protection IP54 et au choix IP55, IP65 ou IP66

Le produit phare en technologie décentralisée : le motoréducteur avec convertisseur

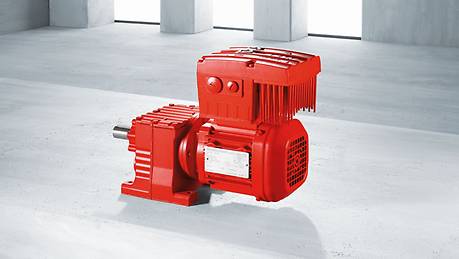

Motoréducteur avec convertisseur MOVIMOT®
Motoréducteur avec convertisseur MOVIMOT®
Motoréducteur avec convertisseur MOVIMOT®

Avec un MOVIMOT®, combinaison d'un motoréducteur et d'un convertisseur de fréquence numérique, vous optez pour le produit phare de la gamme des systèmes d'entraînement décentralisés. Ils sont proposés dans toutes les exécutions et positions de montage des motoréducteurs standard, avec ou sans frein. Le motoréducteur et le convertisseur de fréquence numérique sont déclinés selon votre besoin pour des tensions de raccordement de 380 V à 500 V ou 200 V à 240 V. Les motoréducteurs MOVIMOT® sont prévus pour des puissances de 0,37 kW à 4,0 kW. Tout en intégrant le convertisseur de fréquence, les MOVIMOT® ont un encombrement pourtant à peine supérieur à celui des motoréducteurs classiques.

En standard, ils disposent des fonctionnalités de base et évoluent en fonction des besoins grâce aux nombreuses fonctions additionnelles. Grâce au réglage manuel de la consigne, la mise en route en direct est très simple. Le paramétrage avancé est réalisé avec le logiciel MOVITOOLS® MotionStudio. La connectique est particulièrement flexible grâce à des connecteurs industriels optionnels. Ils s'utilisent dans le monde entier grâce aux agréments nationaux.

En standard, les motoréducteurs MOVIMOT® de la série D se combinent avec les moteurs de la série DR.. des différentes classes de rendement :

  • DRU.. = IE4 Super Premium Efficiency
  • DRP.. = IE3 Premium Efficiency
  • DRE.. = IE2 High Efficiency

La connectique MOVIMOT® assure l'installation rapide et sans défaut, la distribution en T pour 400 V, 24 V et les signaux de commande est intégrée dans l'appareil. Les gammes étoffées de modules répartiteur de bus et câbles hybrides préconfectionnés permettent de compléter les systèmes d'entraînement pour réaliser les architectures idéales.

Grâce aux câbles hybrides, les entraînements MOVIMOT® sont reliés en un simple geste aux modules répartiteur de bus et immédiatement prêts à fonctionner. Pour une intervention de service, il suffit de retirer le connecteur, de remplacer l'entraînement et de rétablir en un minimum de temps la liaison – un gain de temps appréciable sur toutes les installations à fortes exigences de disponibilité !

Nos câbles hybrides spécialement conçus réunissent en une seule gaine les liaisons qui véhiculent la puissance, la tension de commande et la transmission des données avec des impédances optimales ainsi qu'une protection idéale contre les perturbations.

Configurez votre système d'entraînement !

  • Informations détaillées pour votre système d'entraînement
  • Données CAO et documentations pour votre configuration
  • Possibilité de demander une offre ou de commander en direct
Configurer l'entraînement

Vos avantages

  • Installation rapide

    Grâce à la connectique moteur débrochable, l'appareil peut, si nécessaire, être remplacé très rapidement.
  • Mise en service simple

    grâce à des consignes réglables manuellement
  • Construction solide

    La carcasse métallique robuste n'a besoin d'aucune protection mécanique supplémentaire. Protection IP permanente de l'électronique
  • Concept de communication poussé

    grâce à des interfaces bus de terrain standardisées pour les systèmes de bus les plus courants
  • Électronique durable

    grâce à la ventilation optimisée indépendante du moteur, pour l'utilisation dans la plage de vitesse de 300 tr/min à 3 000 tr/min
  • Montage flexible

    avec des modules répartiteur de bus permettant la mise en liaison optimale des bus de terrain et capteurs. Montage direct sur le moteur ou en déporté à côté de l'entraînement

Propriétés

  • Pilotage vectoriel du moteur
  • Protection complète du moteur
  • Système de commande du frein
  • Température ambiante de - 30 °C ou - 20 °C à + 40 °C
  • Pilotage par signaux binaires : entrées pour Droite/Arrêt, Gauche/Arrêt, commutation de consigne, relais de signalisation hors potentiel, consignes fixes, rampes pour accélération et décélération
  • Pilotage via communication bus de terrain, avec ou sans automate intégré
    • PROFIBUS
    • PROFIsafe
    • INTERBUS
    • EtherNet IPTM
    • DeviceNetTM
    • CANopen
    • AS-Interface
    • PROFINET IO
    • SBUSPLUS / EtherCAT®
    • Mise en service en mode Easy, Expert, via API central
  • Utilisation en tant qu'application autonome. En combinaison avec les options
    • MLU..A : alimentation 24 VDC locale
    • MLG.1A : boîtier de commande local avec alimentation 24 VDC
    • MBG11A : boîtier de commande pour définition et affichage des consignes de fréquence
    • MWA21A : Convertisseur de consigne pour liaison consignes analogiques (0 ... 10 V, 0 ... 20 mA, 4 ... 20 mA) avec RS485
  • Utilisation en installation décentralisée, en combinaison avec des modules répartiteur de bus
    • MF.../Z.3.
    • MF.../Z.6.
    • MF.../.../Z.7.
    • MF.../.../Z.8.
  • Diode trois couleurs pour signalisation des états de fonctionnement et de défaut
  • Homologation : CEI ou cULus
    • Grâce au pack sécurité optionnel, vos groupes d'entraînement satisfont aux prescriptions suivantes :
    • Catégorie de sécurité 3 selon EN 954-1
    • Niveau de performance d selon EN ISO 13849-1
    • SIL 2 selon CEI 61800-5-2

Caractéristiques techniques

Motoréducteurs avec convertisseur MOVIMOT®

Fermer tableau
Vitesse nominale
min-1
Tension
V
Branchement Puissance
kW
Couple
Nm
Type de moteur
280 … 1 400 (1 700)
300 … 1 500
3 x 380 … 500 Étoile
0,37 – 4,0
0,37 – 4,0
2,52 – 27,3
2,35 – 25,5
DRS.., DRE.., DRP..
DRE..J, DRU..J
290 … 2 900
300 … 2 610
3 x 380 … 500 Triangle 0,55 – 4,0
0,37 – 4,0
1,81 – 13,2
1,35 – 14,6
DRS.., DRE.., DRP..
DRE..J, DRU..J
280 … 1 700 3 x 200 … 240 Étoile étoile 0,37 – 2,2 2,08 – 12,4 DRE.., DRS..
Nous avons déposé ici un tableau pour votre usage.

Protection contre les explosions

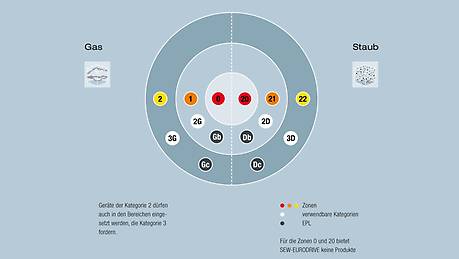

Catégories et répartition des différentes zones à risque d'explosion
Zones et correspondance avec les catégories et les niveaux de protection du matériel
Zones et correspondance avec les catégories et les niveaux de protection du matériel

Les MOVIMOT® sont conformes aux spécifications ATEX groupe d'appareils II, catégorie 3D pour une utilisation en zone 22 (protection contre les explosions dues aux poussières).

  • Exécution : avec moteurs EDR.. et convertisseur de fréquence intégré
  • Spécifique pour une exploitation en zones avec mélanges air - poussière explosibles
  • Plage de puissance entre 0,25 kW et 3,0 kW, avec ou sans frein pour tensions de raccordement de 400 V à 500 V
Fermer tableau
Vitesse nominale
min-1
Tension
V
Branchement
Puissance
kW
Couple
Nm
1 400 3 x 400 – 500 Étoile 0,25 – 3,0
1,7 – 20,5
2 900 3 x 400 – 500 Triangle 0,37 – 3,0 1,2 – 9,9
Nous avons déposé ici un tableau pour votre usage.

Sécurité fonctionnelle

Sécurité fonctionnelle

Grâce au pack sécurité optionnel, vos groupes d'entraînement satisfont aux prescriptions suivantes :

  • Catégorie de sécurité 3 selon EN 954-1
  • Niveau de performance d selon EN ISO 13849-1
  • SIL 2 selon CEI 61800-5-2

Fonction de sécurité : Safe Torque Off (STO) jusqu'au niveau de performance PL d selon EN ISO 13849-1

safetyDRIVE est le symbole pour notre contribution à la sécurité de vos installations et machines. Outre les composants d'entraînement sûrs, nous vous proposons également différentes prestations de sécurité fonctionnelle. Avec safetyDRIVE, vous évitez les accidents et en même temps réduisez les coûts de vos zones de sécurité et augmentez la productivité.

Plus d'informations sur safetyDRIVE et la directive européenne machines 2006/42/CE.

Domaines d'utilisation

  • Convoyeurs horizontaux et verticaux dans des installations étendues
  • Assemblage automobile
  • Transport de matériels dans les installations de production
  • Industrie agroalimentaire et des boissons
  • Logistique aéroportuaire
  • Logistique de transport et magasin central
