Sécurité des installations et machines

  • Conformité CE : directive machines 2006/42/CE

    Directive machines 2006/42/CE

    Normalisation, produits et prestations adaptés pour des machines et installations sûres

  • safetyDRIVE : sécurité fonctionnelle

    safetyDRIVE : sécurité fonctionnelle

    Sûre – flexible – efficace

    En savoir plus
  • safetyDRIVE : management de la sécurité fonctionnelle

    safetyDRIVE : vue d'ensemble du management de la sécurité fonctionnelle

    Sécurité maximale dans vos installations

  • Prestations de sécurité fonctionnelle certifiées

    Packs service sécurité fonctionnelle modulaires en fonction de l'install

    Améliorez la sécurité de vos installations grâce à nos prestations de service

    En savoir plus

Augmenter la sécurité au travail et diminuer les temps d'arrêt

Selon les prescriptions de la norme EN ISO 13849-1 relative à la directive machines européenne 2006/42/CE dont l'objectif est de réduire à un minimum le risque pour les personnes grâce à des dispositions techniques, il est possible d'utiliser des dispositifs de commande dans des applications qui surveillent au lieu de couper. Pour cela, ces commandes doivent satisfaire aux exigences correspondantes des catégories de sécurité ou du niveau de performance.

La sécurité fonctionnelle ne s'intéresse pas seulement à la sécurité des personnes, elle contribue aussi de manière déterminante à l'amélioration de la productivité des machines et installations. C'est pourquoi, nous misons sur des solutions flexibles SEW avec safetyDRIVE. Solutions flexibles, car la technologie de sécurité, qu'elle soit modulaire ou intégrée dans le système d'entraînement, est précisément sélectionnée et adaptée à l'application et à la fonctionnalité.

Vos avantages

  • Systèmes d'entraînement au fonctionnement sûr

    pour l'exploitation sans défaut et sûre des machines et installations
  • Éviter les accidents du travail

    et veiller à la sécurité des personnels
  • Augmenter la productivité

    grâce à nos produits et prestations de sécurité fonctionnelle
  • Réduire les coûts

    par réduction de la surface des zones de sécurité
  • Toutes branches d'activité

    car les systèmes d'entraînement safetyDRIVE ont été conçus pour différentes exigences, branches et structures d'installation.

Conformité CE selon la directive machines

La directive machines 2006/42/CE pour des machines et des installations plus sûres

Conformité CE : directive machines 2006/42/CE
Conformité CE : directive machines 2006/42/CE

Depuis le 29 décembre 2009, une nouveauté importante concernant la construction de machines et d'installations a été introduite avec la nouvelle directive machines 2006/42/CE. Les normes EN ISO 13849-1+2 et EN 62061 entre autres, qui réglementent la sécurité fonctionnelle des systèmes de commande électriques, électroniques et électroniques programmables relatifs à la sécurité comptent parmi les normes harmonisées pour la directive machines 2006/42/CE. À cela s'ajoute la norme CEI 61508 pour le management de la sécurité fonctionnelle. Elle définit les exigences requises en matière de processus, de responsabilités ainsi que les principes de base au niveau de l'organisation.

Le marquage CE est le signe extérieur stipulant qu'un produit répond aux exigences de la directive machines.

Avec le marquage CE, le responsable déclare que

  • le produit est conforme à toutes les dispositions communautaires à appliquer et
  • que les procédures d'évaluation de la conformité prescrites ont bien été respectées.

Le marquage CE permet la libre circulation des marchandises dans l'espace économique européen.

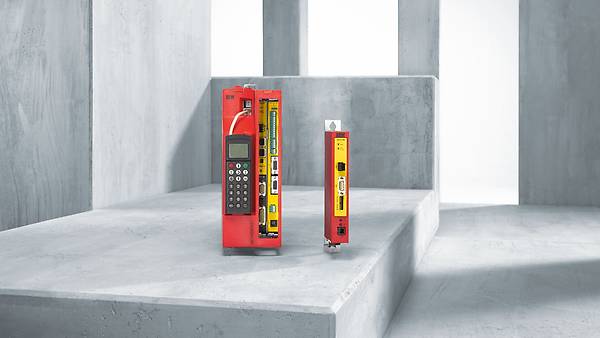

safetyDRIVE : sécurité fonctionnelle

Sécurité fonctionnelle avec safetyDRIVE : sûre – flexible – efficace

safetyDRIVE : sécurité fonctionnelle
safetyDRIVE : sécurité fonctionnelle

La sécurité fonctionnelle ne s'intéresse pas seulement à la sécurité des personnes, elle contribue aussi de manière déterminante à l'amélioration de la productivité des installations et machines. C'est pourquoi, nous misons sur les solutions flexibles SEW avec safetyDRIVE. Grâce à nos diverses prestations safetyDRIVE, les concepts de sécurité sont transposés très facilement au niveau des électroniques en armoire de commande. Faites un essai !

safetyDRIVE : fonctions de sécurité d'entraînement

Tirez profit de nos fonctions de sécurité d'entraînement issues de notre programme safetyDRIVE

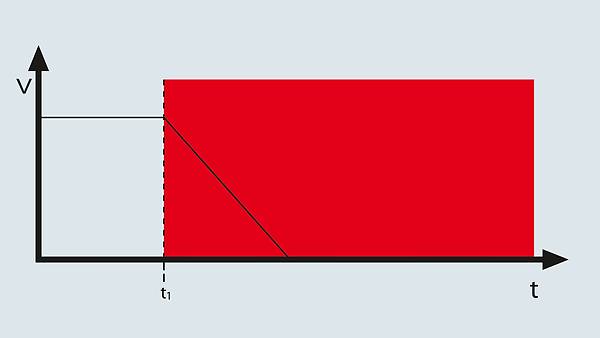

STO – Safe Torque Off / Suppression sûre du couple
STO – Safe Torque Off / Suppression sûre du couple

STO – Safe Torque Off / Suppression sûre du couple

Cette fonction de sécurité

  • coupe l'alimentation en énergie vers le moteur directement dans le variateur.
  • exclut tout mouvement dangereux de l'entraînement.
  • correspond à la catégorie d'arrêt 0 selon CEI 60204-1.

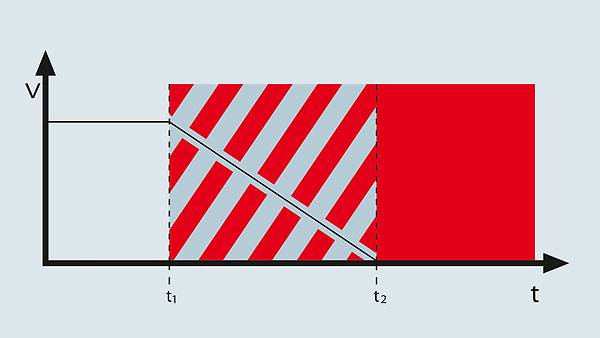

SS1 – Safe Stop 1 / Arrêt sûr 1
SS1 – Safe Stop 1 / Arrêt sûr 1

SS1 – Safe Stop 1 / Arrêt sûr 1

Cette fonction de sécurité

  • ralentit l'entraînement en mode régulé ; la coupure de l'alimentation du moteur est ensuite réalisée de manière sûre.
  • exclut tout mouvement dangereux de l'entraînement à l'arrêt.
  • correspond à la catégorie d'arrêt 1 selon CEI 60204-1.

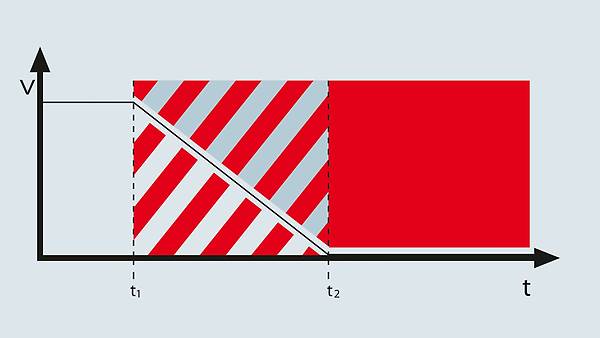

SS2 – Safe Stop 2 / Arrêt sûr 2
SS2 – Safe Stop 2 / Arrêt sûr 2

SS2 – Safe Stop 2 / Arrêt sûr 2

Cette fonction de sécurité

  • ralentit l'entraînement en mode régulé ; la surveillance sûre de l'arrêt est ensuite activée.
  • garantit la disponibilité totale des fonctions de régulation de l'entraînement (moteur reste sous tension).
  • correspond à la catégorie d'arrêt 2 selon CEI 60204-1.

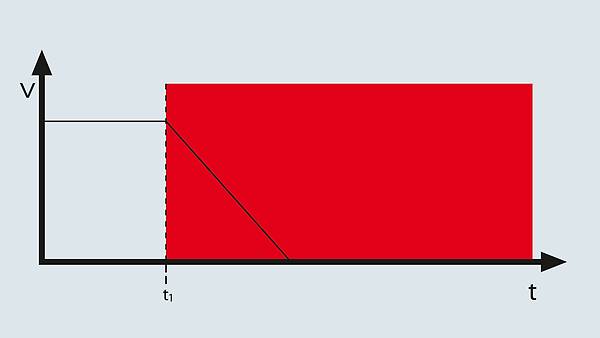

SBC – Safe Brake Control / Commande sûre des freins
SBC – Safe Brake Control / Commande sûre des freins

SBC – Safe Brake Control / Commande sûre des freins

Cette fonction de sécurité

  • assure la coupure sûre de l'alimentation du frein.
  • exclut tout déblocage du frein.

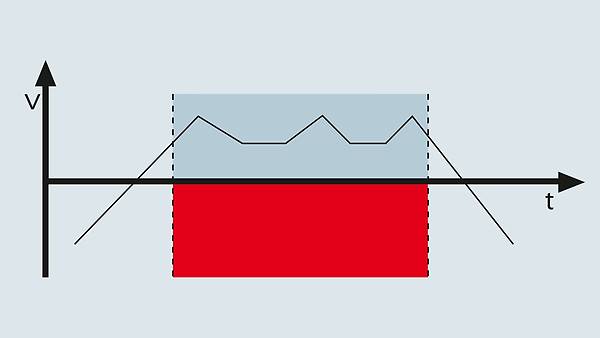

SDI – Safe Direction / Sens de déplacement sûr
SDI – Safe Direction / Sens de déplacement sûr

SDI – Safe Direction / Sens de déplacement sûr

Cette fonction de sécurité

  • limite le mouvement de l'entraînement dans un seul sens prédéfini.
  • signale le défaut en cas de violation du sens défini et est capable de couper l'entraînement en mode sûr.

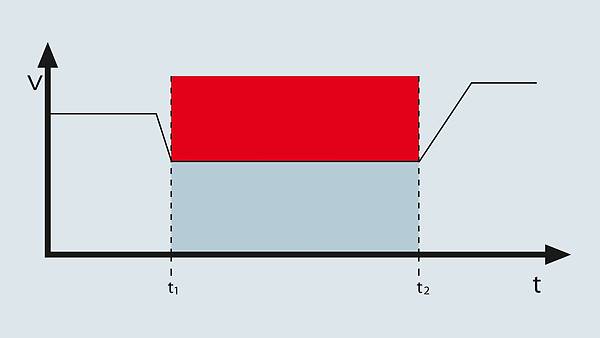

SLS – Safely Limited Speed / Limitation sûre de la vitesse
SLS – Safely Limited Speed / Limitation sûre de la vitesse

SLS – Safely Limited Speed / Limitation sûre de la vitesse

Cette fonction de sécurité

  • surveille le respect de la limite de vitesse définie.
  • signale le défaut en cas de violation du seuil de vitesse et est capable de couper l'entraînement en mode sûr.

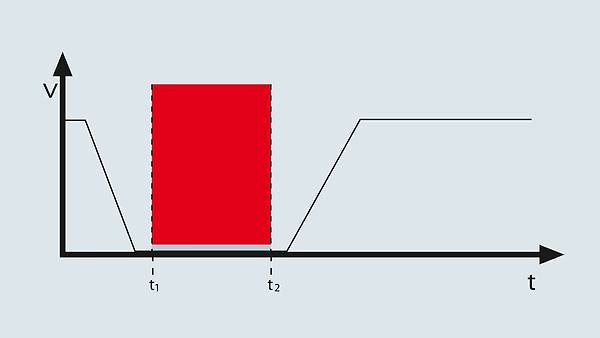

SOS – Safe Operating Stop / Maintien sûr à l'arrêt
SOS – Safe Operating Stop / Maintien sûr à l'arrêt

SOS – Safe Operating Stop / Maintien sûr à l'arrêt

Cette fonction de sécurité

  • surveille la position d'arrêt atteinte et empêche l'entraînement de quitter cette position.
  • garantit la disponibilité totale des fonctions de régulation de l'entraînement.
  • signale le défaut en cas de violation de la position d'arrêt et est capable de couper l'entraînement en mode sûr.

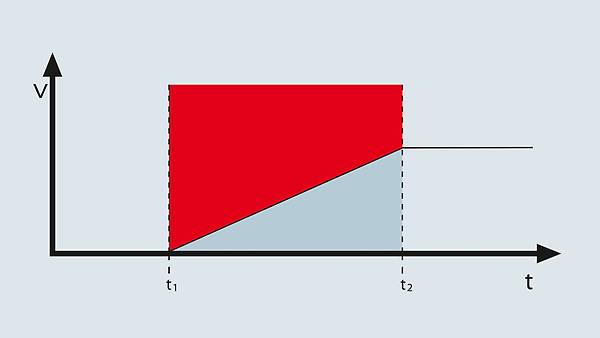

SLA – Safely Limited Acceleration / Limitation sûre de l'accélération
SLA – Safely Limited Acceleration / Limitation sûre de l'accélération

SLA – Safely Limited Acceleration / Limitation sûre de l'accélération

Cette fonction de sécurité

  • surveille le respect d'une accélération définie.
  • signale le défaut en cas de violation du seuil de vitesse et est capable de couper l'entraînement en mode sûr.

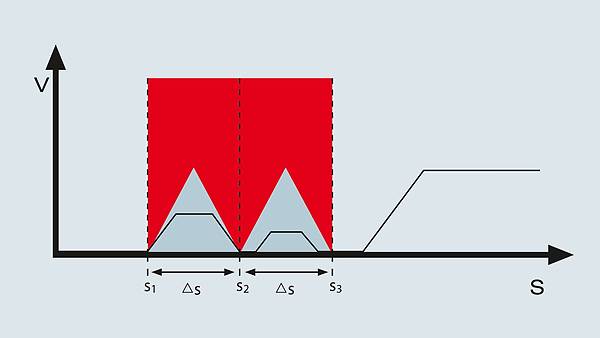

SLI – Safe Limited Increment / Limitation sûre de l'incrément
SLI – Safe Limited Increment / Limitation sûre de l'incrément

SLI – Safe Limited Increment / Limitation sûre de l'incrément

Cette fonction de sécurité

  • permet le fonctionnement par impulsions sûr.
  • signale le défaut en cas de violation de la plage d'impulsions et est capable de couper l'entraînement en mode sûr.
SBA – Safe Brake Actuation / Freinage sûr
SBA – Safe Brake Actuation / Freinage sûr

SBA – Safe Brake Actuation / Freinage sûr

Cette fonction de sécurité

  • exécute, après son activation, l'arrêt mécanique sûr du mouvement d'un entraînement. Il s'agit dans ce cas non pas d'un freinage de fonctionnement normal mais d'un freinage en cas de danger.

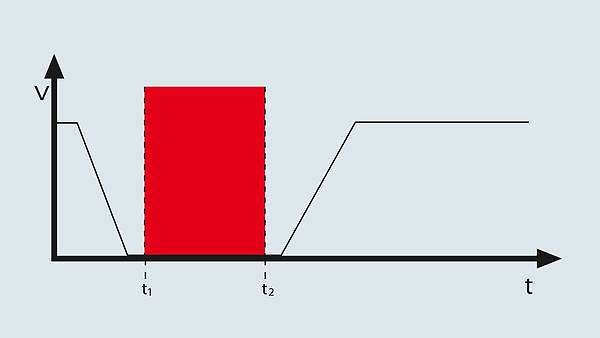

SBH – Safe Brake Hold / Maintien sûr du frein
SBH – Safe Brake Hold / Maintien sûr du frein

SBH – Safe Brake Hold / Maintien sûr du frein

Cette fonction de sécurité

  • maintient, après son activation, mécaniquement la position actuelle de manière sûre. Au moment de l'activation, l'entraînement est déjà à l'arrêt.

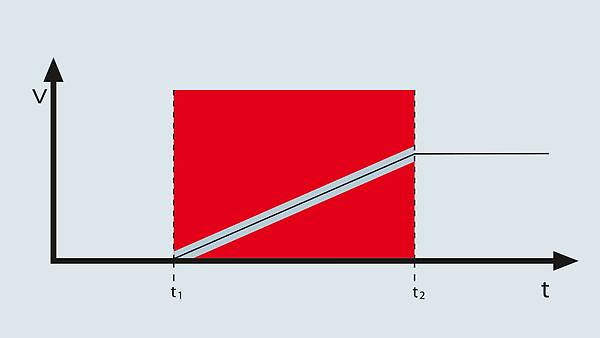

SAR – Safe Acceleration Range / Fenêtre d'accélération sûre
SAR – Safe Acceleration Range / Fenêtre d'accélération sûre

SAR – Safe Acceleration Range / Fenêtre d'accélération sûre

Cette fonction de sécurité

  • permet d'éviter que l'accélération du moteur ne s'effectue en dehors d'une plage prédéfinie.
  • désactive la fonction de sécurité en cas de dépassement de la fenêtre d'accélération admissible et déclenche un message de défaut.

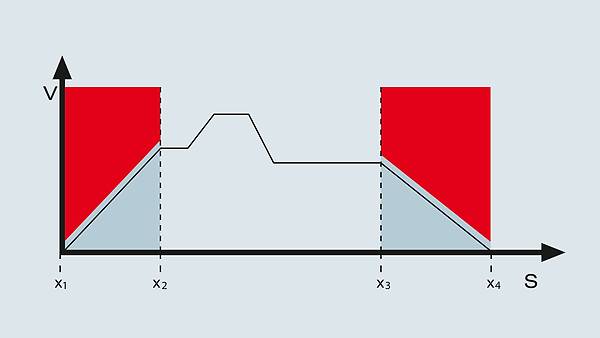

SLP – Safely Limited Position / Limitation sûre de la position
SLP – Safely Limited Position / Limitation sûre de la position

SLP – Safely Limited Position / Limitation sûre de la position

Cette fonction de sécurité

  • vérifie que l'entraînement ne dépasse pas les limitations définies.
  • signale le défaut en cas de violation des limitations et est capable de couper l'entraînement en mode sûr.
SSM – Safe Speed Monitor / Contrôle sûr de la vitesse
SSM – Safe Speed Monitor / Contrôle sûr de la vitesse

SSM – Safe Speed Monitor / Contrôle sûr de la vitesse

Cette fonction de sécurité

  • permet de surveiller la vitesse.
  • signale l'état sans déclencher de réaction de défaut.

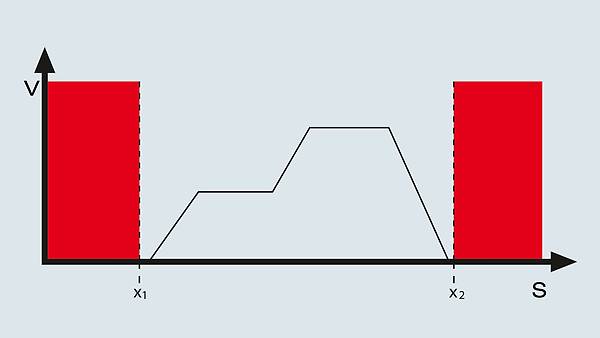

SCA – Safe Cam / Position sûre de la came
SCA – Safe Cam / Position sûre de la came

SCA – Safe Cam / Position sûre de la came

Cette fonction de sécurité

  • permet de surveiller une plage de position.
  • signale l'état sans déclencher de réaction de défaut.

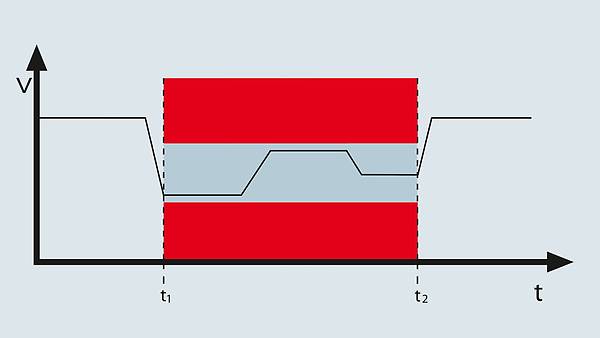

SSR – Safe Speed Range / Fenêtre de vitesse sûre
SSR – Safe Speed Range / Fenêtre de vitesse sûre

SSR – Safe Speed Range / Fenêtre de vitesse sûre

Cette fonction de sécurité

  • permet d'éviter que la vitesse du moteur ne s'effectue en dehors d'une plage prédéfinie.
  • désactive la fonction de sécurité en cas de dépassement de la fenêtre de vitesse admissible et déclenche un message de défaut.

safetyDRIVE : Prestations de sécurité fonctionnelle

Offre complète de prestations de sécurité fonctionnelle certifiées

safetyDRIVE : prestations de sécurité fonctionnelle
safetyDRIVE : prestations de sécurité fonctionnelle

De nombreux aspects interviennent dans la conception sûre de machines et installations. SEW propose des éléments de sécurité et tient à disposition les valeurs caractéristiques de sécurité sous la forme de feuilles de caractéristiques techniques et dans une bibliothèque SISTEMA. Toutes les conditions sont ainsi réunies pour la validation adéquate des fonctions de sécurité. Des packs service sécurité fonctionnelle modulaires, certifiés par le TÜV Rheinland, complètent notre palette de produits de sécurité.

safetyDRIVE : vue d'ensemble du management de la sécurité fonctionnelle

Cycle de vie du produit dans le cadre du management de la sécurité fonctionnelle

Vue d'ensemble du management de la sécurité fonctionnelle
Vue d'ensemble du management de la sécurité fonctionnelle

Vue d'ensemble des étapes du cycle de vie de sécurité de la norme CEI 61508

Étape 1 : élaboration concept

Étape 2 : définition du champ d'application complet

Étape 3 : analyse des dangers et des risques

Étape 4 : exigences à la sécurité globale

Étape 5 : affectation des exigences à la sécurité globale

Étape 6 : planification de l'exploitation et des interventions de maintenance globales

Étape 7 : planification de la validation de la sécurité globale

Étape 8 : planification de l'installation et de la mise en service globales

Étape 9 : spécifications des exigences à la sécurité du système E / E / PE

Étape 10 : système E / E / PE : réalisation

Étape 11 : autres actions visant à diminuer les risques : spécification et réalisation

Étape 12 : installation et mise en service globales

Étape 13 : validation de la sécurité globale

Étape 14 : exploitation, maintenance et réparation globales

Étape 15 : modification et remise à niveau globales

Étape 16 : mise hors service et mise au rebut

safetyDRIVE : la sécurité avec SISTEMA

Évaluation des systèmes de commande relative à la sécurité selon DIN EN ISO 13849

L'assistant logiciel SISTEMA est un outil d'aide à l'évaluation de la sécurité des systèmes de commande et d'entraînement selon les prescriptions DIN EN ISO 13849-1. Cet utilitaire Windows reproduit la structure des éléments de commande relatifs à la sécurité (SRP/CS, Safety-Related Parts of a Control System) sur la base des architectures prédéfinies et calcule des valeurs de fiabilité pour différents niveaux de détail et le niveau de performance (PL) atteint.

La version actuelle du logiciel SISTEMA est disponible sur le site de l'institut IFA. www.dguv.de

SEW propose une bibliothèque de composants pour l'assistant logiciel SISTEMA. Elle donne, selon le composant, les valeurs MTTF, B10d ou PFH correspondantes. La bibliothèque est compatible avec le logiciel SISTEMA à partir de la version 1.1.6.

Télécharger bibliothèque SISTEMA

Exclusion de responsabilité SISTEMA (PDF, 26 kB)

safetyDRIVE : domaines d'utilisation

Flexibilité et sécurité dans chaque branche d'activité

Flexibilité et sécurité dans chaque branche d'activité
Flexibilité et sécurité dans chaque branche d'activité

Nous vous proposons des systèmes d'entraînement sûrs pour les diverses exigences des différentes branches d'activité et structures d'installation, par exemple dans l'animation scénique, pour les robots de soudure dans l'industrie automobile ou les robots portiques dans l'industrie des boissons ou de l'emballage.
