Vos avantages

Flexibilité maximale
pour le réducteur servo en montage direct sur moteur, car l'adaptateur classique avec accouplement par frette est superflu.

Niveau de performance élevé
grâce à des vitesses de fonctionnement et rendements élevés

Grande fiabilité
grâce à une denture sans usure et à un faible jeu angulaire constant

Réducteurs servo à couple conique type BS.F

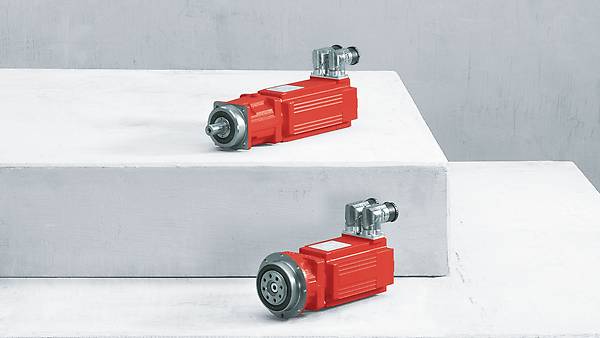

Réducteurs servo planétaires à jeu réduit, tout simplement performants

Quand vitesses et couples élevés sont combinés à la précision et à la rentabilité, les réducteurs servo planétaires compacts déclinés en deux types offrent d'innombrables solutions à associer à l'une des diverses options moteur via un adaptateur moteur EPH pour les PS.F ou ECH pour les PS.C.

Grâce à des jeux angulaires réduits, une grande rigidité torsionnelle et un rendement élevé, ces réducteurs servo haute précision et très performants sont les bases optimales pour des entraînements servo.

Les réducteurs servo planétaires du type PS.F sont conçus pour des couples nominaux de 25 Nm à 3000 Nm et ceux du type PS.C pour des couples nominaux de 30 Nm à 320 Nm.

Tous les rapports de réduction entre i = 3 et i = 100 sont entiers et finement étagés. Ces réducteurs servo conviennent donc particulièrement pour toutes les applications pour lesquelles le rapport de résolution doit être entier.

Sans moteur, la solution incomplète ? N'hésitez pas à puiser dans notre système modulaire pour combiner les réducteurs servo des types PS.F et PS.C avec un servomoteur dynamique de votre choix.

Formulaire de contact Trouvez votre Drive Service Partner Adresses dans le monde entier Adresses en France Protection de surface et protection anticorrosion
  • Réducteurs servo planétaires à jeu réduit
  • Conçus pour des couples nominaux entre 25 Nm et 3000 Nm
  • Disponibles en trois variantes de sortie
    • PSF : sortie type B5, flasque, arbre sortant lisse (sans clavette)
    • PSKF : sortie type B5, flasque, arbre sortant avec clavette
    • PSBF : sortie type B5, pour montage en plateau selon EN ISO 94
  • Montage du moteur (tiers) simple via adaptateur moteur EPH
  • Graissage à vie
  • Protection de surface OS1 à OS4
  • Charges radiales admissibles élevées
Réducteurs servo planétaires type PS.F
Type Taille
à 1 train /
à 2 trains
Classe de couple
Nm
Plage de charge radiale
N
Rapport de réduction
i
Jeu angulaire (1 train / 2 trains)
standard en option
réduit (../R) minimisé (../M)
PS(K)F 121 / 122 25 1900 – 2000 1 train1)
32),4, 5, 7, 10

2 trains1)
16, 20, 25, 28, 35, 40, 49, 70, 100
8' / 10' 4' / 6' 2' / 3'
221 / 222 55 1720 – 2680 6' / 8' 3' / 4' 1' / 2'
321 / 322 110 4380 – 5480
521 / 522 300 6150 – 9610
621 / 622 600 13 400 – 14 200 4' / 6' 2' / 3' 1' / 1'
721 / 722 1000 25 700 – 35 900
821 / 822 1750 51 400 – 62 800
921 / 922 3000 55 000 – 83 300

1) Autres rapports de réduction sur demande

2) Uniquement pour PS(K)F 121 / 521

Type Taille
à 1 train /
à 2 trains
Classe de couple
Nm
Plage de charge radiale
N
Rapport de réduction
i
Jeu angulaire (1 train / 2 trains)
standard en option
réduit (../R) minimisé (../M)
PSBF 221 / 222 55 1530 – 5000 1 train
5, 7, 10

2 trains
152), 20, 25, 35, 49, 70, 100
6' / 8' 3' / 4' 1' / 2'
321 / 322 110 8580 – 25 000
521 / 522 300 13 900 – 40 000
621 / 622 600 20 800 – 60 000 4' / 6' 2' / 3' 1' / 1'
721 / 722 1 000 37 900 – 120 000
821 / 822 1750 66 100– 180 000

1) Autres rapports de réduction sur demande

2) Uniquement pour PS(K)F 121 / 521

3) Uniquement pour PSBF 322 / 522

  • Machines d'emballage
  • Machines-outils
  • Machines de remplissage et de dosage
  • Étiqueteuses
  • Ensacheuses
  • Cadenceurs
  • Robots de picking
  • Axes de translation robotisés
  • Applications coupe à la volée
  • Machines d'usinage
  • Portiques de manutention
  • Bandes transporteuses
  • Axes d'avancement, d'inclinaison et auxiliaires
  • Axes de translation et axes complémentaires
  • Centres d'usinage pour le bois
  • Réducteurs servo planétaires
  • Conçus pour des couples nominaux entre 30 Nm et 320 Nm
  • Ils forment la base pour des systèmes d'entraînement variés et dynamiques, mais avant tout optimisés d'un point de vue du coût.
  • Structure compacte et légère
  • Sens de montage au choix
  • Graissage à vie
  • Disponibles en quatre variantes de sortie
    • PSC : sortie type B5, flasque, arbre sortant
    • PSKC : sortie type B5, flasque, arbre sortant avec clavette
    • PSCZ : sortie type B14, flasque, arbre sortant
    • PSKCZ : sortie type B14, flasque, arbre sortant avec clavette
Réducteurs servo planétaires type PS.C
Type Taille
à 1 train / à 2 trains
Classe de couple
Nm

Plage de charge radiale
N

Rapport de réduction
i
Jeu angulaire (1 train / 2 trains)
standard

PS(K)C
PS(K)CZ
221 / 222 30 1170 – 2000 1 train
31), 5, 7, 10


2 trains
151), 211), 25, 301), 35, 49, 50, 70, 100
10' / 15'
321 / 322 65 1710 – 4000
521 / 522 160 2900 – 6750
621 / 622 320 5390 – 11 000

1) Pas pour PS(K)C, PS(K)CZ 621 / 622

  • Machines d'emballage
  • Machines-outils
  • Machines de remplissage et de dosage
  • Étiqueteuses
  • Ensacheuses
  • Cadenceurs
  • Robots de picking
  • Axes de translation robotisés
  • Applications coupe à la volée
  • Machines d'usinage
  • Portiques de manutention
  • Bandes transporteuses
  • Axes d'avancement, d'inclinaison et auxiliaires
  • Axes de translation et axes complémentaires
  • Centres d'usinage pour le bois
